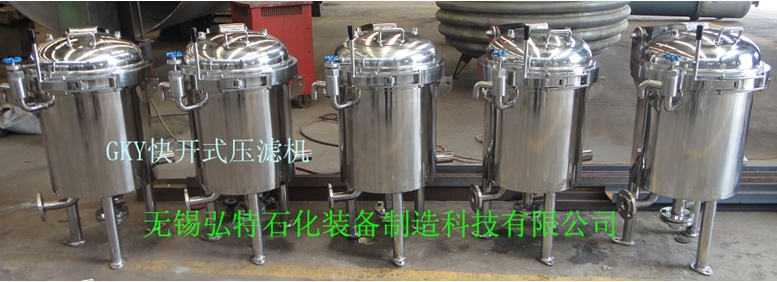

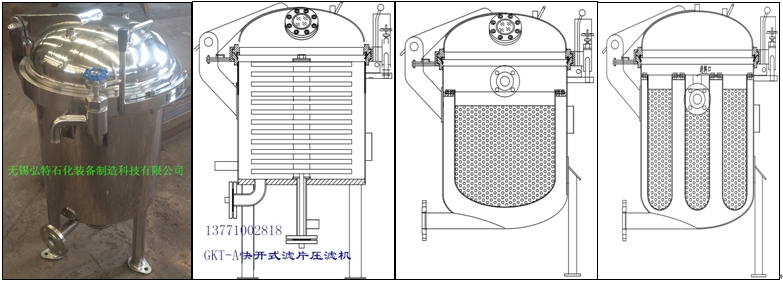

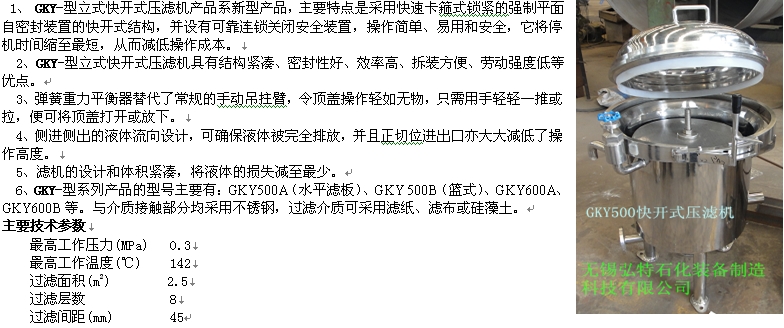

GKY-型立式快开式压滤机: |
|
|
|
|
|
|
|
用途 该机滤网和滤盘是采用1mm厚度的OCr18Ni9材料一次成型的先进工艺制成,滤盘水平层叠,并用滤布或滤纸作为过滤介质,使液体由各滤层小孔中流过,而将悬浮在液体中的固体粒子留在介质上,通过过滤操作来分离悬浮而得到需要的澄清液或固体物料。该设备适用于制药、化工、轻工、食品等行业。 设备主要功能及工艺流程 1、GKY-型立式快开式压滤机是一种新型的高效板式密闭压滤系统;液体由进料口进入压滤区,加压经滤网板过滤后,滤液由出液口流出,杂质及不溶固体则被拦截并在机体内,并附着滤网板上形成滤饼,通过加入0.3~0.4Mpa氮气(根据过滤物料介质而定气体特性)对滤饼进行压滤,可将滤饼中滤液过滤干净。 2、GKY-型高效板式密闭压滤机可开盖手动对滤板清洗或者利用压缩空气反吹,压缩空气由出液口进入,对滤网板进行反吹,使滤饼脱落。 3、GKY-型高效板式密闭压滤机在原有的基础上增加了快速排渣功能,当物料中过滤后滤饼及剩于杂物,可打开底部手动蝶阀,将杂物排出。符合医药食品卫生法,达到GMP标准。 |
|
快开式压滤机技求术参数 |
型号 |
GKY-A500 |
GKY-B500 |
GKY-A600 |
GKY-B600 |
最高工作压力(MPa) |
内筒体0.4 |
内筒体0.4 |
内筒体0.4 |
内筒体0.4 |
最高工作温度(℃) |
内筒体150-200 |
内筒体150-200 |
内筒体150-200 |
内筒体150-200 |
过滤面积(m2) |
2 |
6.2 |
4.2 |
7.5 |
过滤网板间距(mm) |
45 |
|
45 |
|
过滤层数(层) |
7 |
篮式 |
12 |
篮式 |
筒体规格(mm) |
¢510X360 |
¢510 |
¢610X590 |
¢610 |
重量(kg) |
260 |
192 |
330 |
310 |
主要材料 |
SUS30408---316 |
SUS30408--316 |
SUS30408---316 |
SUS30408---316 |
压力等级、过滤精度、法兰标准、材质等可根据用户用要求设计制作 | |
|
|
|
|
|

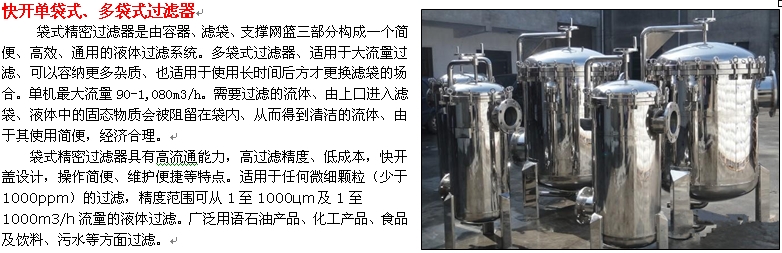

快开式过滤器参数 |
型号 |
滤袋编号 |
滤袋数 |
过滤面积(m2) |
进出口径 |
工作压力(MPa) |
最大流量m3/h(粘度=1厘泊) |
DL—1P1S |
1 |
1 |
0.25 |
DN 50 |
0.5 |
20 |
DL—1P2S |
2 |
1 |
0.50 |
DN 50 |
0.5 |
40 |
DL—3P2S |
2 |
3 |
1.5 |
DN 50 |
0.5 |
100 |
DL—4P2S |
2 |
4 |
2.0 |
DN 100 |
0.5 |
140 |
DL—5P2S |
2 |
5 |
2.5 |
DN 150 |
0.5 |
175 |
DL—6P2S |
2 |
6 |
3.0 |
DN 200 |
0.5 |
210 |
压力等级、过滤精度、法兰标准、材质等可根据用户用要求设计制作 | |
|

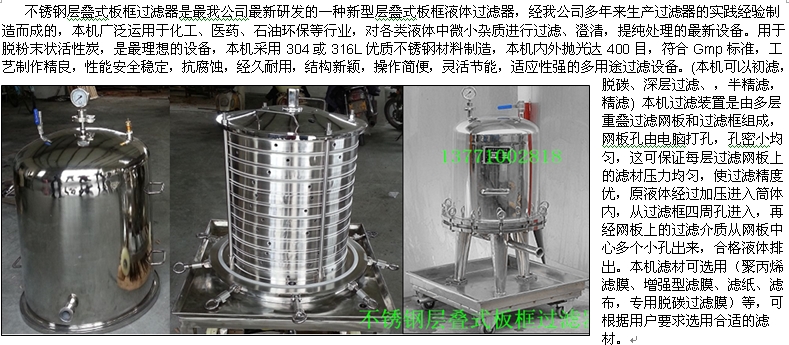

不锈钢层叠式板框过滤器 |
|
|
|
|
|
规格及技术参数 |
规格 |
层数 |
过滤面积 ( M2) |
滤材尺寸 (mm) |
过滤压力 (MPa) |
理论水流量 (t/h) |
存活性炭(kg) |
CT-Ф300 |
10 |
0.7 |
Ф310 |
0.2-0.6 |
4 |
1-4 |
CT-Ф300 |
20 |
1.4 |
Ф310 |
0.2-0.6 |
8 |
3-8 |
CT-Ф300 |
30 |
2.1 |
Ф310 |
0.2-0.6 |
12 |
4-12 |
CT-Ф400 |
20 |
2.5 |
Ф410 |
0.2-0.6 |
14 |
5-18 |
CT-Ф400 |
30 |
3.7 |
Ф410 |
0.2-0.6 |
21 |
8-22 |
CT-Ф400 |
40 |
5.0 |
Ф410 |
0.2-0.6 |
28 |
10-30 |
CT-Ф500 |
20 |
3.9 |
Ф510 |
0.2-0.6 |
25 |
11-28 |
压力等级、过滤精度、法兰标准、材质等可根据用户用要求设计制作 | |
|

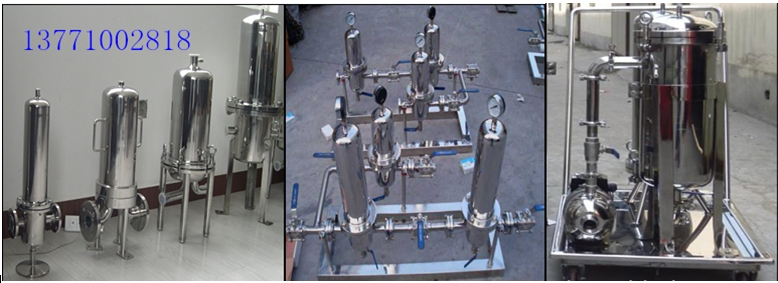

液体过滤器,气体过滤器: |
|
液体过滤器,气体过滤器适用于安装各类折叠式滤芯,组成一套完整的过滤器。外壳设计合理、结构紧凑、外型美观、安装使用和清洗方便。可用于食品、医药、化工、电子环保等行业的各类液体的净化过程。 |
|
|
|
不锈钢筒式过滤器壳体外形尺寸参考表 |
|
理论流量 t/h |
配装滤芯 |
进出口管外径(mm) |
连 接 |
外形尺寸参考(mm) |
根数 |
长度 |
方式 |
规格(mm) |
总高 |
筒体高度 |
接口高度 |
筒体直径 |
宽度 |
0.3~0.5 |
1 |
10" |
25 |
快装 |
ф50.5 |
600 |
400 |
80 |
100 |
220 |
0.5~1 |
20" |
800 |
650 |
1~1.5 |
30" |
1050 |
900 |
1~1.5 |
3 |
10" |
32 |
快装 |
ф50.5 |
650 |
450 |
120 |
200 |
320 |
1.5~3 |
20" |
900 |
700 |
2.5~4.5 |
30" |
34 |
1150 |
950 |
1.5~2.5 |
5 |
10" |
32 |
快装 |
ф50.5 |
650 |
450 |
120 |
220 |
350 |
3~5 |
20" |
900 |
700 |
4.5~7.5 |
30" |
38 |
1150 |
950 |
5~7 |
7 |
20" |
38 |
快装 螺纹 法兰 |
ф50.5 G1" DN40 |
950 |
700 |
150 |
250 |
400 |
6~10 |
30" |
48 |
1200 |
950 |
8~14 |
40" |
1450 |
1200 |
6~8 |
9 |
20" |
48 |
快装 螺纹 法兰 |
ф64 G1" DN50 |
1000 |
700 |
150 |
350 |
500 |
8~12 |
30" |
1250 |
950 |
12~15 |
40" |
1500 |
1200 |
6~12 |
12 |
20" |
48 |
快装 螺纹 法兰 |
ф64 G1.5" DN50 |
1100 |
800 |
200 |
350 |
500 |
12~18 |
30" |
57 |
1350 |
1050 |
16~24 |
40" |
1600 |
1300 |
8~15 |
15 |
20" |
76 |
螺纹
法兰 |
G2.5"
DN65 |
1100 |
800 |
200 |
400 |
550 |
18~25 |
30" |
1350 |
1050 |
20~30 |
40" |
1600 |
1300 |
12~21 |
21 |
20" |
89 |
螺纹
法兰 |
G3"
DN80 |
1150 |
850 |
200 |
450 |
600 |
21~31 |
30" |
1400 |
1100 |
27~42 |
40" |
1650 |
1350 | |
