储罐、塔槽、运输槽
关闭本页


  无锡雷特石化重工装备有限公司是中国化工装备总公司设备定点生产单位,具拥有国家质监局锅炉压力容器检验所颁发的特种设备制造许可证(压力容器制造许可证编号:T52214514---2011),集石化设备研究,制造,工程安装服务于一体的综合型企业。不仅技术理念创新,工艺先进,而且汇集了一批科研造诣,技术职称高,专业水平高的技术精英,专业设计制作各种不锈钢储罐、压力容器贮罐,我公司具备丰富的现场制作经验,为很多知名用户企业现场制作加工各种大型储罐(贮罐)。产品质量达到国内同行业领先水平,多项产品分荣获江苏省科学技术进步奖。




详细介绍:
一、贮罐:
     用于储存液体或气体的钢制密封容器即为钢制储罐,钢制储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施,我们的经济生活中总是离不开大大小小的钢制储罐,钢制储罐在国民经济发展中所起到了重要无可替代的地位。
二、储罐形式:
     由于储存介质的不同,储罐材质选材和形式也是多种形式的卧式,立式,球形,等多样形式的储罐。油品类油罐、食用油罐,无菌储罐等。
 三、储罐制造标准:
常用储罐标准: 1. 美国石油学会标准 API650 ; 2. 英国标准 BS2654 ; 3. 日本标准 JISB8501 ; 4. 德国标准 DIN4119 ; 5. 石油行业标准 SYJ1016-82 ; 6. 石化行业标准 SH3046-92 。


  四、储罐的材料 :
    储罐工程所需材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度(б s )或抗拉标准强度(б b )分为低强钢和高强钢,高强钢多用于5000m3 以上储罐;附属设施(包括抗风圈梁、锁口、盘梯、护栏等)均采用强度较低的普通碳素结构钢,其余配件、附件则根据不同的用途采用其它材质。制造罐体常用的国产钢材有 Q345R 、304、316L以及 Q235 系列等。



五、储罐的结构:
    目前我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式储罐。
(一)拱顶储罐的构造
拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉,所以在国内外许多行业应用最为广泛,最常用的容积为 1000 -100000m3,目前,国内拱顶储罐的最大容积已经达到100000m3。
罐底:罐底由钢板拼装而成,罐底中部的钢板为中幅板,周边的钢板为边缘板。边缘板可采用条形板,也可采用弓形板。一般情况下,储罐内径<16.5m时,宜采用条形边缘板,储罐内径≥16.5m时,宜采用弓形边缘板。
  罐壁:罐壁由多圈钢板组对焊接而成,分为套筒式和直线式。 套筒式罐壁板环向焊缝采用搭接,纵向焊缝为对接。拱顶储罐多采用该形式,其优点是便于各圈壁板组对,采用倒装法施工比较安全。直线式罐壁板环向焊缝为对接。优点是罐壁整体自上而下直径相同,特别适用于内浮顶储罐,但组对安装要求较高、难度亦较大。
罐顶:罐顶有多块扇形板组对焊接而成球冠状,罐顶内侧采用扁钢制成加强筋,各个扇形板之间采用搭接焊缝,整个罐顶与罐壁板上部的角钢圈(或称锁口)焊接成一体。
(二)浮顶储罐的构造
浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。浮顶随罐内介质储量的增加或减少而升降,浮顶外缘与罐壁之间有环形密封装置,罐内介质始终被内浮顶直接覆盖,减少介质挥发。
  罐底:浮顶罐的容积一般都比较大,其底板均采用弓形边缘板。
  罐壁:采用直线式罐壁,对接焊缝宜打磨光滑,保证内表面平整。浮顶储罐上部为敞口,为增加壁板刚度,应根据所在地区的风载大小,罐壁顶部需设置抗风圈梁和加强圈。
  浮顶:浮顶分为单盘式浮顶、双盘式浮顶和浮子式浮顶等形式。
  单盘式浮顶:由若干个独立舱室组成环形浮船,其环形内侧为单盘顶板。单盘顶板底部设有多道环形钢圈加固。其优点是造价低、好维修。
  双盘式浮顶:由上盘板、下盘板和船舱边缘板所组成,由径向隔板和环向隔板隔成若干独立的环形舱。其优点是浮力大、排水效果好。


储罐制作工地现场

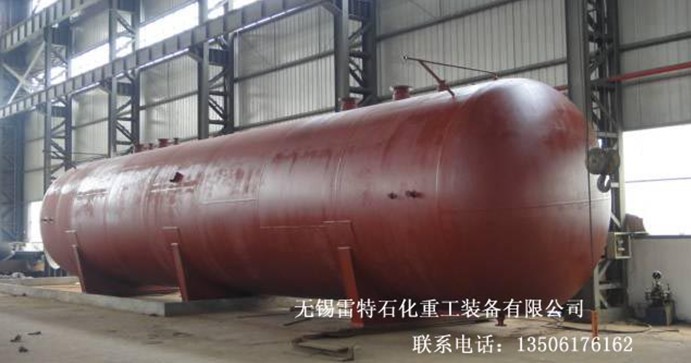

压力容器200m3卧式储汽罐



  单盘式浮顶:由若干个独立舱室组成环形浮船,其环形内侧为单盘顶板。单盘顶板底部设有多道环形钢圈加固。其优点是造价低、好维修。
  双盘式浮顶:由上盘板、下盘板和船舱边缘板所组成,由径向隔板和环向隔板隔成若干独立的环形舱。其优点是浮力大、排水效果好。
 六、内浮顶储罐的构造
 内浮顶储罐是在拱顶储罐内部增设浮顶而成,罐内增设浮顶可减少介质的挥发损耗,外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内,保证罐内介质清洁。这种储罐主要用于储存轻质油,例如汽油、航空煤油等。内浮顶储罐采用直线式罐壁,壁板对接焊制,拱顶按拱顶储罐的要求制作。目前国内的内浮顶有两种结构:一种是与浮顶储罐相同的钢制浮顶;另一种是拼装成型的铝合金浮顶。

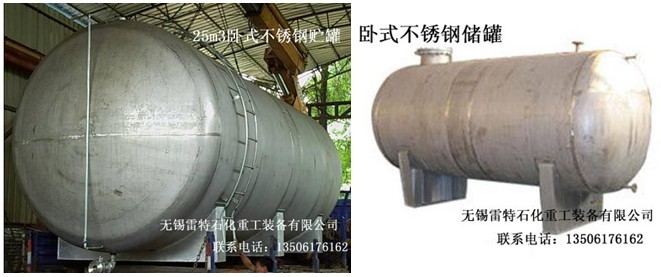

 四、卧式储罐的构造
卧式储罐的容积一般都小于100m3,通常用于生产环节或加油站。卧式储罐环向焊缝采用搭接,纵向焊缝采用对接。圈板交互排列,取单数,使端盖直径相同。卧式储罐的端盖分为平端盖和碟形端盖,平端盖卧式储罐可承受 40kPa 内压,碟形端盖卧式储罐可承受 0.2Mpa 内压。地下卧式储罐必须设置加强环,加强还用角钢煨制而成。
 七、储罐安装
  我公司备有先进的现场制作设备和技术人员,大型储罐制作采用目前最先进的电动提升倒装法。可根据用户要求、设计、加工各种非标储罐,压力容器储罐,不锈钢储汽罐、储酒罐、储水罐、沥青罐、外保温储罐、卧式储罐、立式储罐、非标储罐、储运罐、铝储罐、衬胶储罐等;空气储罐、甲醇储罐、食品储罐、常压储罐、压力储罐、硫酸储罐、硝酸储罐、石油储罐、耐酸储罐、酸碱储罐、地埋储罐、卫生储罐、果汁储罐、碳钢储罐、大型储罐、储罐现场制作安装、以你买材料,我们可到现场为你制作!
  我公司以绝对低廉的价格、优质的服务、竭诚为用户提供满意度极高的产品或现场制作大型储罐;管道安装等配套工程。并自带制作储罐的提升设备,卷板设备、焊接设备,以及各种技术人员,确保按期完成贵公司的投资项目。热诚欢迎海内外新老朋友们光临本公司考察,洽谈,!!! 无锡雷特石化重工装备有限公司濮赵明! 135061761620510-85955518
